TRAZADO EN PLANTA

La presencia de la nueva estación de ferrocarril, que va a ocupar un amplio rectángulo de terreno entre las Calles Rioja y Ramiro I, lleva a desplegar el cruce del Ebro en el centro del tramo de río recto comprendido entre los senos del meandro, ubicación que ofrece condiciones óptimas de estabilidad fluvial frente al riesgo de socavación y depósitos que las avenidas del río produce en la orillas de los senos, con el consiguiente riesgo de movilidad del cauce.

La preocupación por acentuar el carácter urbano de la Ronda plantea el enlace a nivel con la Autopista de Logroño.

Para humanizar y peatonalizar al máximo la Ronda, se plantea facilitar el acceso de los paseantes a las márgenes del Ebro, bajando la cota del puente tanto como sea posible y ampliar la plataforma para alojar carril para bicicletas.

TRAZADO EN ALZADO

El trazado en alzado está condicionado por el nivel del agua del río en avenidas y lógicamente por la conexión a los viales existentes, esto conlleva a que la Ronda del Rabal discurre en terraplén, con alturas medias de 3 y 4 metros y cotas absolutas comprendidas entre la 199,50 y 205 metros.

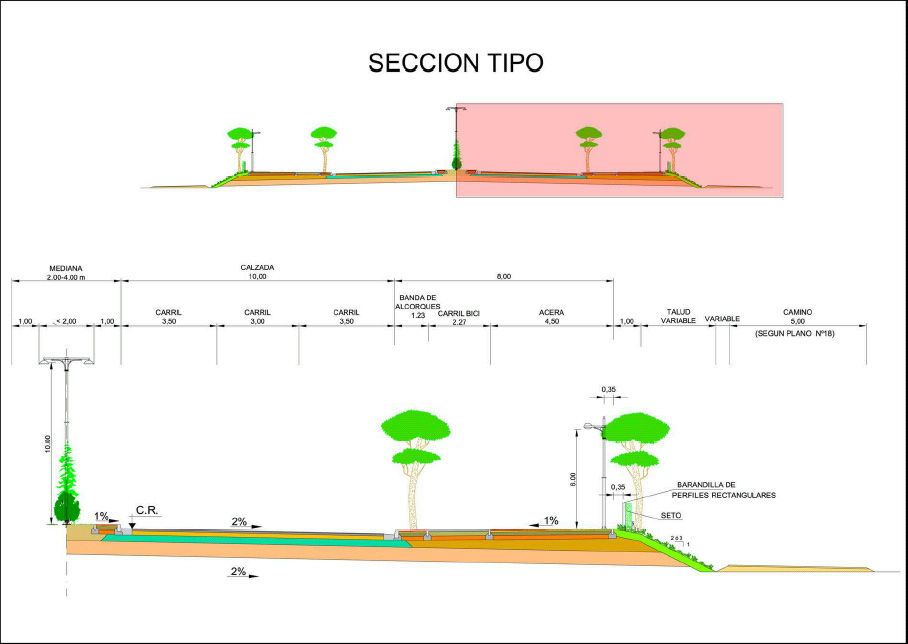

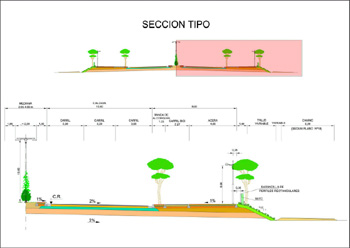

SECCIONES Y TALUDES

La sección transversal está formada por:

• Calzadas de 2 de 10m.
• Aceras de 2 de 8m.
• Mediana 4m.
• Total 40m.


En las aceras se ha proyectado un carril bici unidireccional de 2,27 metros.

Los taludes, que son muy tendidos, van recubiertos de tierra vegetal para su posterior
plantación.

En la zona más alta de la ronda (P.K. 860) se ha previsto un mirador que mire tanto
a la ciudad como a la futura Expo, así como al exterior de las mismas.

MATERIALES

Firmes y pavimentos

• Calzada: Pavimentos bituminosos en calientes.
• Aceras: Baldosas de terrazo.
• Carril bici: Pavimento bituminoso en caliente.
• Mediana: Ajardinadas de adoquín de hormigón.


Red de aguas pluviales:

• Colectores de hormigón en masa y armado.
• Pozos de registro de hormigón armado.
• Sumideros de fundición conectados a pozos con tubos de P.V.C.


Red de abastecimiento de agua potable:

• Conducciones de fundición dúctil.
• Arquetas de hormigón armado.


Red de riego:

• Conducciones de polietileno.
• Arquetas de hormigón en masa.

Alumbrado público:

• Conducciones de polietileno protegido con hormigón.
• Columnas de acero galvanizado.


Ajardinamiento:

• Árboles, arbustos y césped

Equipamientos:

• Bancos, fuentes y papeleras del tipo municipal.

Señalización:

• Señalización horizontal con pintura de larga duración "termoplástico en frío".
• Señalización vertical de acero.
• Semaforización según criterios municipales.

CARACTERISTICAS FISICAS

Parámetros generales.

Pavimentación

• Calzada: ..................................................................30.341,90 m2.
• Aceras: ....................................................................19.233,80 m2.
• Medianas: ................................................................ 3.172,70 m2.
• Zonas ajardinadas: ................................................8.345,60 m2.
• Alcorques: ....................................................................568,00 ud.

Abastecimiento

• Conducciones ( Ø100 a 500 mm.): ......................4.208,00 ml.
• Llaves: ..............................................................................13,00 ud.
• Hidrantes: ........................................................................10,00 ud.
• Ventosas: ...........................................................................7,00 ud.
• Desagües: .........................................................................4,00 ud.

Red de Pluviales

• Conducciones ( Ø200 a 1.000 mm.): ....................2.844,50 ml.
• Pozos de registro: ...........................................................42,00 ud.

Red de riego

• Conducciones ( Ø200 a 900 mm.): ......................11.695,00 ml.
• Válvulas: .............................................................................19,00 ud.
• Bocas de riego: .................................................................18,00 ud.

Ajardinamiento

• Superficie ajardinada: ................................................5.183,00 m2.
• Plantaciones (árboles y arbustos): ...........................3.868,00 ud.
• Fuentes: ..................................................................................3,00 ud.
• Bancos: .................................................................................26,00 ud.
• Papeleras: ............................................................................30,00 ud.

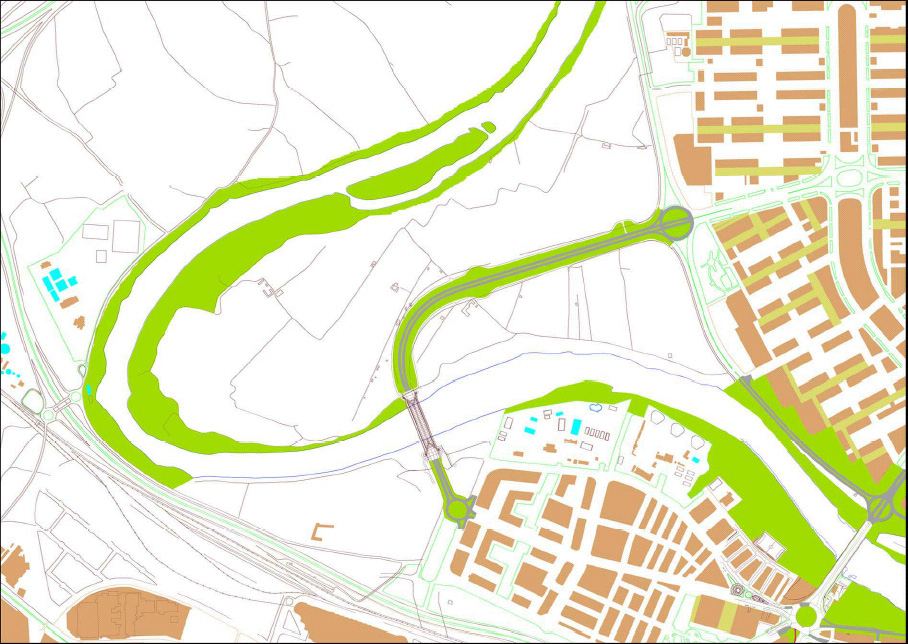

PLANO Y SECCIÓN

 EQUIPO TÉCNICO

ARENAS & ASOCIADOS

Ingeniería de Diseño

SERS, S.A.

Consultores en Ingeniería y Arquitectura
